设计内容：

排水设计内容包括室内排水管网和室外排水管网

排水系统的组成：

1.室内排水系统包括卫生洁具和生产设备的受水器，水封器，支管，立管、干 管、出户管、通气管等。

2、室外排水系统包括支管、干管、检查井、隔油池、雨水口及小型处理构筑物管。

中央厨房对排水的要求及技术措施：

1.生活污水和生活废水采用污废分流，分别排至建筑物外。生活用水直接入化粪池，含油脂污水需经隔油池隔油后进行污水处理部进行处理达标国家排放标准后再排至污水管网。

2、中央厨房内的污水采用管道排除，其管径比计算管径大一级，但干 管管径不得小于100MM，支管管径不得小于75MM

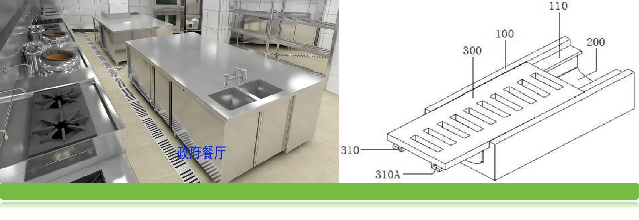

3.室内以明沟与排水管道相结合排水方式为主，室外以排水管道排水方式为主。

在团餐或大型餐饮服务的公用工程设计中，排水系统是一个至关重要的组成部分。设计一个高效的排水系统不仅有助于确保厨房和餐厅的正常运营，还可以有效地处理污水和废水，从而保护环境和公共卫生。以下是排水系统设计的关键要素和步骤：

1. 排水系统的组成部分

• 污水排放管道：负责将厨房和餐厅产生的污水排放到市政排水系统或污水处理设施。

• 雨水排水管道：用于收集和排放屋顶和地面的雨水，防止积水和洪涝。

• 隔油池：在厨房中使用，收集油脂和固体杂物，以防止其进入市政排水系统。

• 检查井：设置在排水管道的交汇处，便于日后的检修和清理。

2. 设计考虑因素

• 排水量：根据餐厅的规模、座位数和营业时间，计算每日的污水排放量。通常需要参考国家或地方的排水设计规范。

• 管道尺寸：根据排水量和管道的流速选择适当的管道直径，确保排水顺畅，避免堵塞。

• 坡度设计：排水管道应有适当的坡度，通常为1%到2%（1-2厘米的高度差每米），以确保污水顺畅流动。

• 通风系统：确保排水管道有足够的通风，以防止产生负压，造成排水不畅或异味回流。

3. 排水系统的材料

• 管材：常用的排水管材包括PVC（聚氯乙烯）、PE（聚乙烯）和铸铁等。选择合适的管材可以提高耐用性和抗腐蚀性。

• 配件：包括弯头、三通、法兰等，需与管材匹配，以确保密封和耐压性。

4. 施工与维护

• 施工标准：在施工过程中，需遵循相关的建筑和排水施工标准，确保系统的安全和功能性。

• 定期维护：建立定期检查和清理的制度，特别是隔油池和检查井，以防止堵塞和异味。

5. 环保和法规

• 排放标准：设计排水系统时，必须符合当地的环保法规和排放标准，确保污水处理达到要求。

• 水循环利用：考虑在设计中引入水循环利用系统，例如对清洗水进行处理后再利用，以减少水资源浪费。

6. 总结

排水系统的设计与施工对团餐服务的顺利进行至关重要。合理的设计不仅能够提高厨房和餐厅的工作效率，还能有效防止环境污染和卫生问题。在实际设计中，建议与专业的公用工程设计师或顾问合作，以确保排水系统的有效性和合规性。
